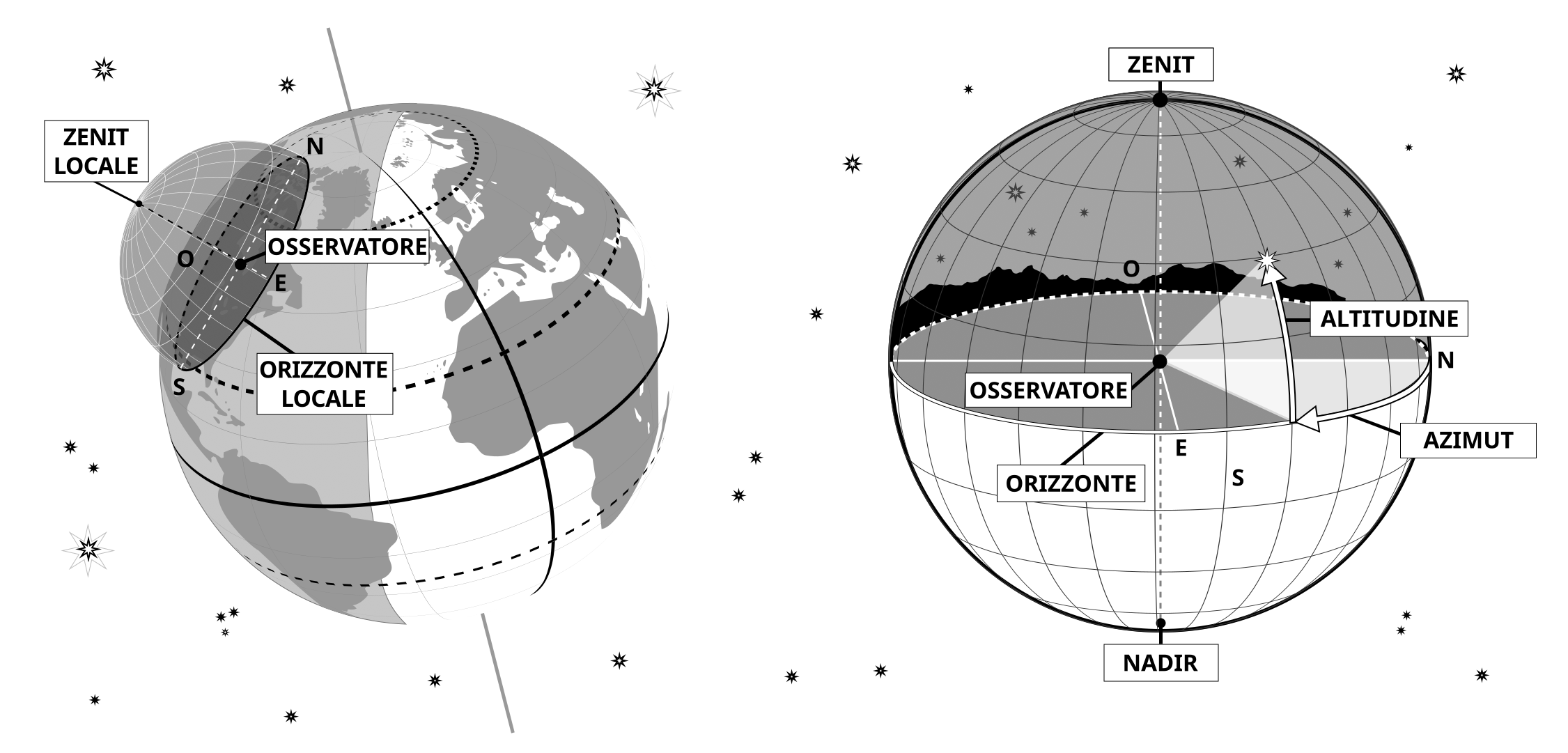

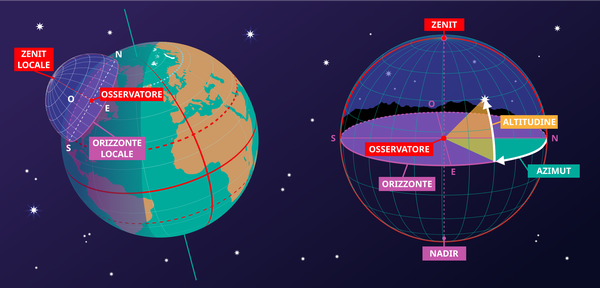

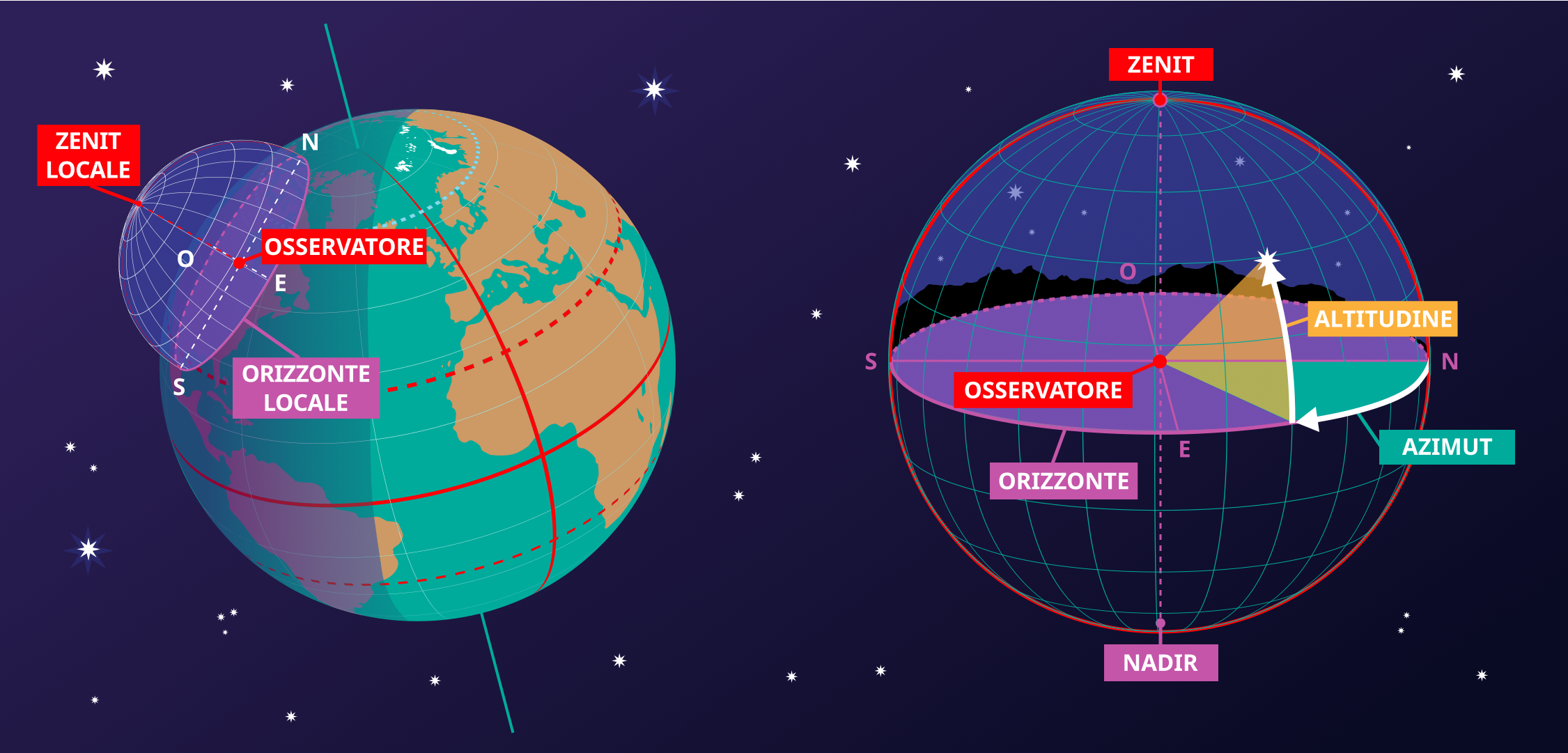

Didascalia del diagramma: Questa immagine mostra il sistema di coordinate orizzontali di un osservatore sulla Terra. A destra vediamo il sistema di coordinate nel contesto locale dell'osservatore. L'osservatore appare qui come un punto circondato dalla sfera celeste. Il suolo appare come un piano; sebbene la Terra sia rotonda, possiamo approssimare il suolo nell'area circostante l'osservatore come un piano. La linea in cui questo piano interseca la sfera celeste è l'orizzonte. Il punto direttamente sopra l'osservatore è lo zenit, il punto direttamente sotto l'osservatore è il nadir, che è nascosto dal suolo.

Due coordinate definiscono questo sistema di coordinate: l'altitudine e l'azimut; ecco perché talvolta viene chiamato sistema di coordinate alt-az. L'altitudine è zero all'orizzonte, massima (90°) allo zenit e minima (-90°) al nadir. L'azimut è l'angolo rispetto all'orizzonte. Di solito è definito come zero in direzione nord. Qualsiasi punto sulla sfera celeste può essere definito da queste due coordinate. Tuttavia, quali oggetti appaiono in queste posizioni dipenderà dall'ora e dalla posizione dell'osservatore.
Nella parte sinistra del diagramma, possiamo vedere che quando collochiamo l'osservatore e il suo sistema di coordinate orizzontali locale in un contesto globale, le parti di cielo che l'osservatore può vedere dipendono dalla sua posizione sulla Terra e dalla rotazione terrestre. Lo zenit punta perpendicolarmente alla superficie terrestre, quindi la posizione nel cielo a cui corrispondono lo zenit e il nadir dipende dalla latitudine dell'osservatore. Anche l'orizzonte dipende dalla posizione dell'osservatore sulla Terra.

Crediti per il Diaframma: Maria Cristina Fortuna/IAU OAE.

Stato di traduzione del Diagramma: Non ancora approvato da un revisore
Traduttori del Diagramma: Giuliana Giobbi
Licenza diagramma: Creative Commons Attribuzione 4.0 Internazionale (CC BY 4.0) Creative Commons Attribuzione 4.0 Internazionale (CC BY 4.0) icone

Termini di glossario connessi: Altitudine , Azimut , Nadir , Orizzonte , Zenit
Categorie: Astronomia ad occhio nudo , Astronomia Osservativa
