شرح الرسم التوضيحي:

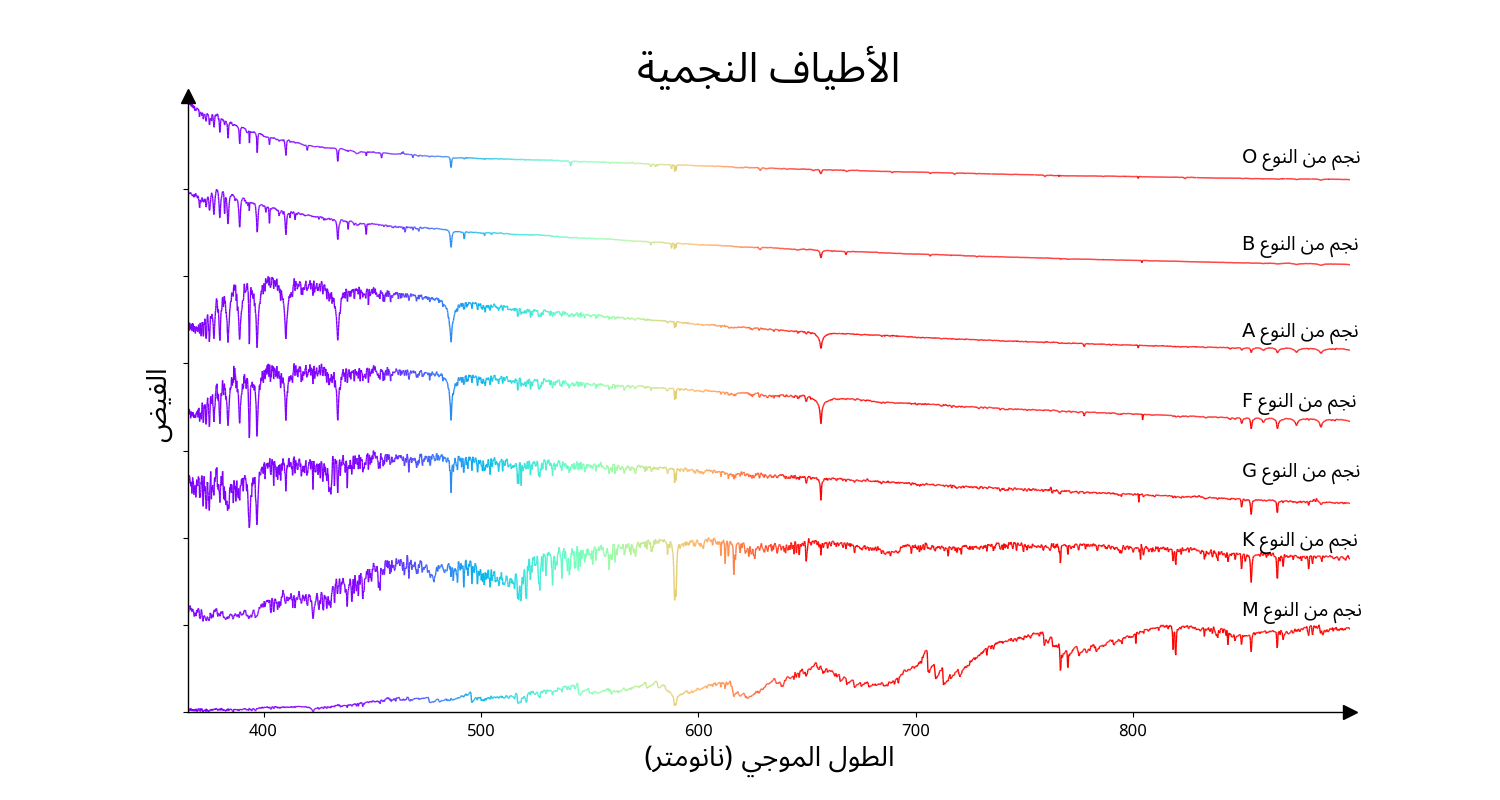

أطياف سبعة نجوم مرتبة حسب النوع الطيفي بدءاً من الأكثر سخونة (النوع O) في الأعلى إلى الأكثر برودة (النوع M في الأسفل). يمثل المحور الأفقي (السيني) الطول الموجي للضوء بينما المحور العامودي (الصادي) يمثل مقياس فيض الضوء المستلم عند هذا الطول الموجي. يتم تطبيع كل طيف (يتم قسمة الفيض عند كل طول موجي على الحد الأقصى للفيض في هذا الطيف) ثم يتم إزاحة الأطياف عن بعضها البعض على طول المحور العامودي (الصادي) لتسهيل عرض الرسم البياني. يتطابق لون الخطوط بين 400 نانومتر و700 نانومتر تقريباً مع اللون الذي تراه العين البشرية من هذا الطول الموجي. أقل من 400 نانومتر وأعلى من 700 نانومتر، حيث يمكن للعين البشرية أن ترى ضوءاً ضئيلاً أو لا ترى أي ضوء، فإن الخطوط ملونة باللونين الأزرق والأحمر على التوالي.
يكون معظم الفيض الضوئي للنجوم الأكثر حرارة في الطرف الأكثر زرقة من الطيف، بينما يكون معظم الفيض الضوئي للنجوم الأكثر برودة في الطرف الأكثر احمراراً منه. لكن كمية الفيض الكلية التي يبعثها النجم تعتمد على حجمه ودرجة حرارته. ونتيجة لذلك، يبعث النجم الساخن ضوءاً أحمر أكثر من النجم البارد من نفس الحجم حتى لو كان النجم البارد يبعث كل ضوءه تقريباً في في مدى الضوء الأحمر، لكن هذا لايظهر في هذا الرسم البياني بسبب التطبيع المذكور أعلاه. إن الانخفاضات الحادة والضيقة في الأطياف هي خطوط امتصاص ناتجة عن الذرات والأيونات في الغلاف الجوي للنجوم. تعتمد قوة الخط الطيفي على درجة حرارة الغلاف الجوي للنجم. لنأخذ خط الهايدروجين عند 656.5 نانومتر كمثال. جميع خطوط النجوم في هذا الرسم البياني ناتجة من الهايدروجين بشكل رئيسي، لكن خط الهايدروجين عند 656.5 نانومتر يكون ضعيفاً في النجوم الأكثر حرارة والأكثر برودة ولكنه أقوى في النوعين الطيفيين A و F. وذلك لأن الهايدروجين يمتص ضوءاً عند 656.5 نانومتر عند درجة حرارة الغلاف الجوي للنجوم A و F أكثر من النجوم الأكثر حرارة أو برودة.
النجم الأكثر برودة هنا هو النجم من النوع M، لديه نطاقات امتصاص واسعة في أطيافه. هذا لأن هذا النجم بارد بما يكفي ليكون لديه مركبات مثل أوكسيد التيتانيوم في غلافه الجوي. وتنتج هذه المركبات، التي غالباً ما تسمى جزيئات في علم الفلك، سمات امتصاص طيفي أوسع من الذرات أو الأيونات.
مصدر الرسم التوضيحي: مكتب الاتحاد الفلكي الدولي للتعليم / مسح سلووان الرقمي للسماء/ نايال ديكون.
حالة ترجمة الرسم التوضيحي: لم تتم الموافقة من قبل مُراجع بعد
مترجمو الرسم التوضيحي: Ali Al-Edhari
أُنجز بدعم من: OAE Main Office
ترخيص الرسم التوضيحي: المشاع الإبداعي نَسب المُصنَّف 4.0 دولي (CC BY 4.0) المشاع الإبداعي نَسب المُصنَّف 4.0 دولي (CC BY 4.0) أيقونات
مصطلحات معجم ذات صلة:
الطول الموجي
, الطيف
, النوع الطيفي
فئات:
النجوم
هل تريد إنشاء نسختك الخاصة من هذا الرسم التوضيحي؟ اطّلع على الشفرة التي أنشأت هذا الرسم على Github
